Вакуумные насосы АВЗ


Вакуумный насос АВЗ

Таблица 1.


 Наименование параметра
насос
АВЗ 20Д
насос
АВЗ 63Д
насос
АВЗ 90
насос
АВЗ 125Д
насос
АВЗ 180
 Предельное остаточное давление, кПа (мм рт. ст.)

 • парциальное без газобалласта

 1,3*10-5
(1*10-4)
 6,7*10-6
(5*10-5)
 6,7*10-4
(5*10-3)
 6,7*10-4
(5*10-5)
 6,7*10-4
(5*10-3)

 • полное без газобалласта

 1,1*10-3
(8*10-3)
 6,7*10-4
(5*10-3)
 6,7*10-3
(5*10-2)
 6,7*10-4
(5*10-3)
 6,7*10-3
(5*10-2)

 • полное с газобалластом

 6,7*10-3
(5*10-2
 6,7*10-3
(5*10-2)
 0,4
(3)
 6,7*10-3
(5*10-2)
 0,4
(3)
 Мощность, кВт
 2,2/1500
 7,5/1500
 11/1500
 15/1500
 15/1500
 Предельная температура масла насоса, (°C)
 80
 80
80
80
85
 Рабочая жидкость
 Масло вакуумное ВМ-1
 Количество масла на одну заправку, л
 3,5
 10
14
20
28
 Охлаждение
 Воздушное
 Водяное
 Расход охлаждающей воды, м3/ч
 -----
0,6
0,6
1,3
1,3

Таблица 2.

Типоразмер
насосного
агрегата
 Быстродействие,
л/с (м3/мин л/с (м3/мин
 Предельное
остаточное
давление
(полное),
Па
 Параметры
электродвигателя
 Габаритные и
присоединительные
размеры
 Масса,
кг
 Тип
двигателя
 Мощность,
кВт
 n,
мин-1
 Длина,
мм
 Ширина,
мм
 Высота,
мм
 20 (1)
 1,1х10-3
 АИР90L4
2,2
1480
650
400
665
175
 АВЗ-63Д
 63 (3,78)
 0,67х10-3
 АИР132S4
7,5
1480
1000
515
1040
580
 АВЗ-90
 90 (6)
 6,7х10-3
 АИР132М4
11
1480
1000
515
1040
580
 АВЗ-125Д
 125 (7,5)
 0,67х10-3
 АИР160S4
15
1480
1070
875
1055
920
 180 (10,8)
 6,7х10-3
 АИР160S4
15
1480
1070
875
1055
870

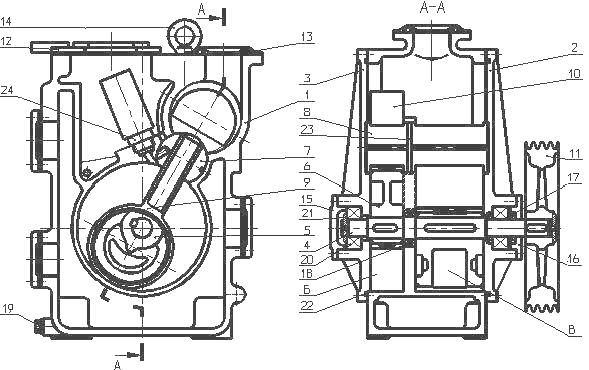

На рисунке 1 представлен разрез вакуумного золотникового насоса АВЗ-20Д

насос АВЗ-20Д в разрезе
Рис. 1:
1 - корпус; 2 и 3 - крышки передняя и задняя; 4 - вал; 5 и 6 - эксцентрики;
7 и 8 - направляющие; 9 и 10 - плунжеры; 11 - маховик; 12 - крышка; 13 - кольцо; 14 - рем-болт;15 и 16 - крышки;
17 и 18 - манжеты; 19 - пробка;20 - подшипник; 21 - шайба; 22 - кольцо; 23 - перегородка; 24 - клапан. Б и В - роторные камеры


Ограничения применения вакуумных насосов АВЗ
• золотниковые вакуумные насосы и, в частности промышленный насос АВЗ, непригодны для откачки агрессивных сред, вступающих в реакцию со смазочными маслами и черными металлами;
вакуумные насосы АВЗ непригодны для перекачки сред из одной емкости в другую;
• при эксплуатации насоса АВЗ предельно допустимая концентрация паров углеводородов, масляного тумана в воздухе должна соответствовать требованиям безопасности ОСТ 38.01402-86;
• не допускается:
работа насоса АВЗ без охлаждения; перегрев насоса; выброс откачиваемых газов в помещение, где установлены агрегаты; пуск агрегата без предварительного заполнения маслоотделителя вакуумным маслом; превышение выходного давления по отношению к атмосферному более чем на 9,3 кПа (70 мм.рт.ст).

Расшифровка обозначений (на примере насоса АВЗ-20 Д):
АВЗ - Агрегат Вакуумный Золотниковый
20 - Быстродействие, л/с
Д - двухступенчатый
